衬氟对夹式蝶阀

蝶阀利用一个与阀杆一起旋转的阀瓣作为关闭元件，以实现阀门的开启、关闭和调节。在
在管道系统中，蝶阀除了作为关闭和节流装置外，还具有体积小、重量轻等优点
结构紧凑。与相同参数的闸阀相比，它们的重量平均减轻了30-50%。阀瓣旋转90°即可完成开启和关闭循环。此外，由于介质施加在阀瓣两侧的力大致相等，所以
产生的扭矩和所需的操作扭矩都相对较小。I. 公司推出的氟塑料内衬蝶阀系列
有两种基本类型：D71F4和D71F46（中心线）全衬里对夹蝶阀，以及D41F4和D41F46（中心线）全衬里对夹蝶阀
法兰蝶阀。它们采用两件式分体式结构，阀座与阀体内衬融为一体。在...期间
在操作过程中，只有全塑料阀座和衬塑阀瓣与介质接触。该产品能够承受腐蚀
除“熔融碱金属和元素氟”以外的任何介质。在D71F46型号中，阀杆和阀瓣是一体锻造的，均匀
涂有一层FEP。阀体通道内表面光滑，具有高Cv值和强大的流量能力。它提供适度的
扭矩，并采用四级密封结构。密封面配有一个由耐高温材料制成的弹性座垫
耐老化的SI橡胶，实现介质零泄漏。从上述型号衍生而来的是D41F4和D41F46法兰蝶阀。这些阀门具有全衬里阀体和半衬里
阀瓣（密封面带衬里的不锈钢阀瓣）。二、 结构特征中心线设计：整个阀瓣和阀座在360°圆周内同心（中心线），提供密封功能

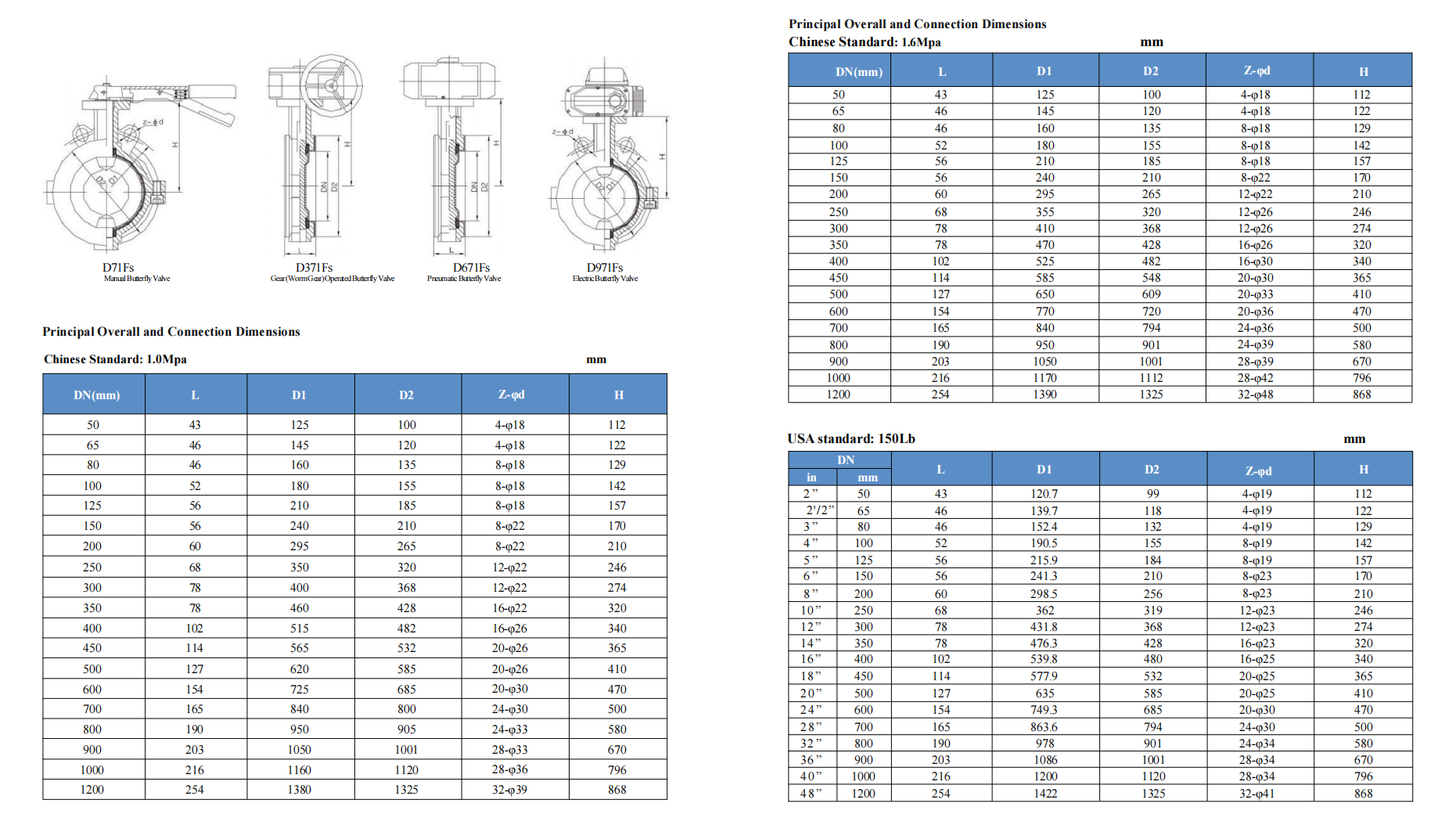

允许自由调节压力和流量。四级弹性密封：这绝对保证了零内部和外部泄漏。A.轴头与阀盘圆周连接处的特殊过渡曲线以及与阀座的合理过盈配合。B.轴端面上的弹性O型圈与轴肩处的刚性垫圈和弹性橡胶垫圈相结合。C.O型圈与金属垫圈相结合用于径向轴密封。D.阀座嵌入带有弹性条的阀体凹槽中。III.驱动方式 手动、蜗轮、气动、电动。
